在儲能系統和新能源汽車的廣泛應用推動下，**磷酸鐵鋰電池（LiFePO?）**憑借其卓越的安全性能、出色的循環壽命和經濟實用性，正逐步成為市場主流。然而，電池壽命并非一成不變，其衰減速度與充放電策略密切相關。本文將聚焦四種典型充電方式，從壽命、容量保持率及老化機制角度進行深度剖析，為BMS優化和電池系統設計提供理論支撐與實操參考。

一、淺充淺放（Partial Cycling）：延壽利器的首選方案

定義：
將電池充電至較低的SOC區間（如30%-70%），同時控制放電深度（DOD）在較淺范圍（20%-50%）內。

關鍵影響：

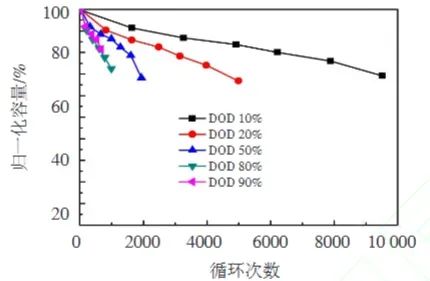

• 顯著延長電池壽命：研究表明，當DOD控制在20%以內時，循環次數可達上萬次，遠優于高DOD策略。淺循環減緩了容量退化過程。

• 減輕結構損傷：頻繁的深度充放會對正負極材料結構造成反復應力，而淺充淺放則有效避免SEI膜的頻繁破裂與重組。

• 副反應速率低：SOC水平越低，副反應活躍度越弱，可延緩電解液老化與鋰耗。

適用場景：
適合對壽命要求高的日常儲能應用，如家庭光儲系統、電網側儲能、電池梯次利用等。

二、滿充滿放（Full Depth Cycling）：高性能但高代價

定義：
充至100% SOC，放至最底截止電壓（如2.5V），每次循環釋放全部容量。

關鍵影響：

• 加劇容量衰減：長期處于高SOC狀態會引發更多副反應，如電解液分解和正極材料氧化。實驗數據顯示，100% SOC下的存儲損耗遠高于60% SOC。

• 加速晶格應力疲勞：深度放電會引發負極材料結構膨脹/收縮，易導致SEI膜破裂、鋰枝晶生長。

• 循環壽命驟減：相比淺循環，高DOD（如90%）循環的壽命通常只有淺循環的40%-50%。

適用場景：
僅在應急電源、大功率放電或容量要求極高的特殊場景下采用，且需限制頻率，避免長期使用。

三、滿充淺放（High SOC + Shallow Discharge）：性能與壽命的矛盾體

定義：
電池每次充至100% SOC，但僅放出一部分電量（如放至70%，DOD為30%）。

關鍵影響：

• 高SOC儲存損傷嚴重：即使是淺放電，只要長期處于高電量狀態，就會加快SEI膜增厚、內阻上升，最終導致容量大幅衰退。

• 低溫表現不佳：高SOC下負極極化嚴重，低溫環境中放電平臺明顯下降，影響系統穩定性。

• 短期內可接受：偶爾為滿足短時間內的大功率輸出可使用此策略，但絕不適合長時間儲能應用。

適用場景：
適合短時高功率輸出需求場景，如某些工況下的牽引設備、無人機起飛段等，但不可長期維持高SOC。

四、恒功率充放電（Constant Power）：貼近實際的工況模擬

定義：
充放電過程中保持輸出功率恒定，系統根據實時電壓調整電流值以維持恒功率。

關鍵影響：

• 更符合真實負載特性：在電力系統、通信基站等場景中，設備負載多數為恒功率型，故該模式更貼合實際需求。

• 倍率性能略遜：恒功率放電時電流隨電壓波動，不如恒流模式下高倍率容量保持率高。

• 策略優化依據：通過恒功率測試可更準確反映電池在實際系統中的表現，為制定科學充放電策略提供數據支持。

適用場景：
適用于電力系統調度、數據中心UPS、工商業儲能系統等高頻動態負載環境。

最佳策略建議：延緩衰減，發揮價值最大化

根據現有研究與實測數據，以下策略更有助于延長LiFePO?電池系統壽命：

• 優選策略：淺充淺放（30%-70% SOC），特別適用于長壽命、高頻率充放場景。

• 存儲建議：避免滿電長期存儲，控制在60% SOC為宜，高溫環境下可降至40%以減緩老化。

• 特殊需求場合（如滿放）：控制使用頻率，定期校準BMS，避免SOC漂移。

• 測試建議：引入恒功率模式測試標準，更真實反映系統負載特性，避免過度依賴恒流結果。

結語：合理充電策略，決定電池價值上限

鋰電池的經濟性、可靠性和可持續性，離不開科學的使用策略。淺充淺放雖犧牲部分容量利用率，卻能換取數倍的使用壽命，是性價比最高的方案之一。未來，隨著BMS智能化升級、AI預測系統的發展，電池充電管理將更加精細化。選擇合適的充電策略，不僅是維護電池的“健康生活”，更是降低整體TCO（全生命周期成本）的關鍵一步。
