如何讀取鋰電池放電曲線與充電曲線：完整專家級解析指南

鋰電池的性能直接決定了電子設備、電動工具、儲能系統以及各類移動設備的運行質量。而鋰電池放電曲線與充電曲線，是判斷電池能力、健康狀況、效率與循環壽命的關鍵依據。通過分析這些曲線，可以直觀了解電池在不同工況下的電壓、電流與容量變化，從而精確評估電池性能。

本文將用最清晰的方式帶你全面理解：
? 鋰電池放電曲線是什么
? 如何分析放電曲線的穩定性、容量與內阻
? 哪些因素會影響放電曲線
? 鋰電池充電曲線包含哪些階段
? 如何通過曲線評估充電效率與終止電壓

第一部分：什么是鋰電池放電曲線？

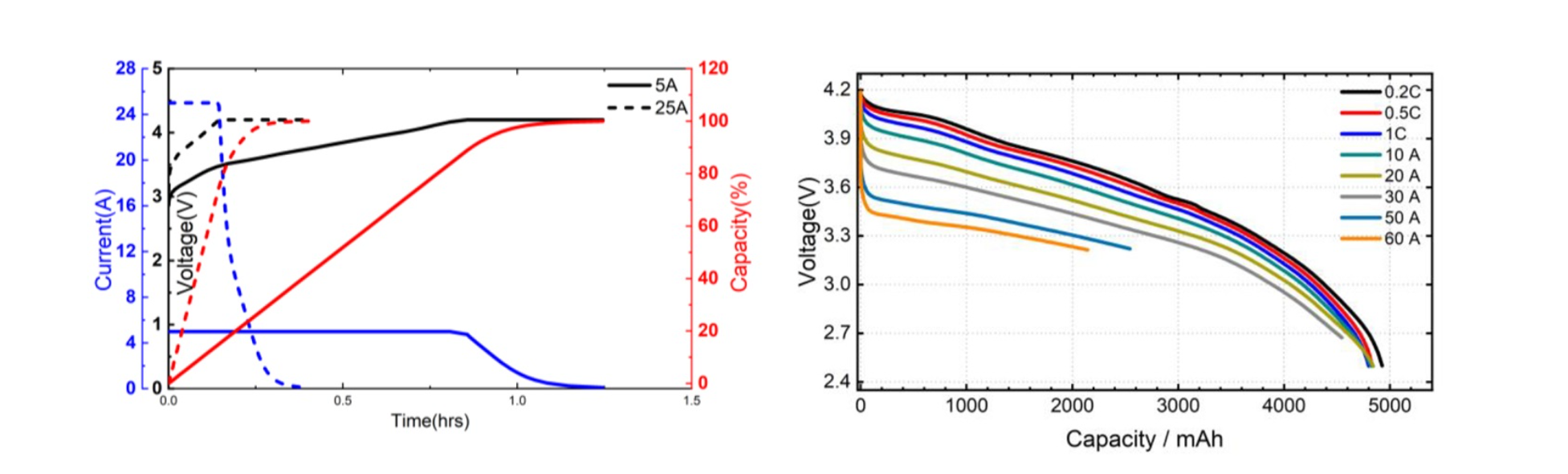

鋰電池在放電過程中，電壓會隨時間、容量、SOC 或 DOD 不斷變化。以電壓為縱軸，以時間或容量為橫軸繪制出的圖線，就是鋰電池放電曲線。

常見放電曲線包括：

• 電壓-時間曲線

• 電壓-容量曲線（比容量曲線）

• 電壓-能量曲線（比能量曲線）

• 電壓-SOC 曲線

• 電流-時間曲線

不同 C 倍率下的放電特性

低倍率放電：C/10、C/5、C/3、C/2

• 電壓下降緩慢

• 平臺區更長

• 可用容量更高

高倍率放電：1C、2C、3C、5C

• 電壓明顯更快下跌

• 容量看似下降

• 內阻與極化效應更明顯

這些差異讓放電曲線成為判斷電池負載能力的關鍵工具。

第二部分：如何分析鋰電池放電曲線？

分析放電曲線時主要關注斜率、電壓平臺、容量以及內阻變化。

1. 觀察斜率與平臺區

平坦的放電曲線表示：

• 電池電壓穩定

• 輸出能量穩定

• 電池結構健康

平臺區越長，說明電池在大部分放電階段都能維持良好電壓。

2. 分析放電容量（Curve Area）

放電曲線下的面積可反映電池的可輸出容量。
面積越大 → 電池可用容量越高 → 續航越好。

3. 通過曲線判斷內阻

內阻越大：

• 電壓下降越快

• 放電平臺越低

• 輸出功率下降

內阻升高是電池老化的重要標志，因此放電曲線是評估 SOH（健康狀態）的關鍵工具。

4. C 倍率對容量的影響

比較不同倍率下的曲線，可評估電池：

• 實際容量

• 快速放電能力

• 內阻與極化程度

這對于電動車、電動工具與儲能應用尤為重要。

5. 通過放電曲線評估循環壽命

若多次循環后的曲線仍保持穩定，說明：

• 電池壽命良好

• 結構無明顯劣化

• 容量衰減較小

反之：

• 平臺下沉

• 容量減少

• 電壓下降更快

說明電池正在逐步老化。

第三部分：影響鋰離子電池放電曲線的因素

影響放電曲線的因素很多，主要包括：

1. 電池化學體系

• LiFePO4：平臺最平穩

• LiCoO2：能量密度高但平臺較陡

• LiMn2O4：中等水平

2. 初始 SOC

SOC 越高 → 起始電壓越高。

3. 放電倍率（C-rate）

倍率越高 → 電壓下降越快。

4. 溫度

• 低溫 → 內阻變大 → 曲線變扁

• 高溫 → 性能提升但加速老化

5. 電池老化

老化會導致：

• 內阻增大

• 容量降低

• 放電平臺變短

6. 負載特性

• 恒流負載：曲線規律

• 恒功率負載：電壓下降更快

• 變化負載：曲線不穩定

7. 內部阻抗

阻抗越高 → 電壓越容易下跌。

8. 電解液組成

影響離子遷移速率，從而影響電壓平臺。

9. 電池組結構

串/并聯方式也會影響整體放電曲線。

第四部分：什么是鋰電池充電曲線？

鋰電池充電曲線展示電壓與電流在充電過程中的變化，通常包含三個階段：

1. 恒流（CC）階段

• 以恒定電流快速充電

• 電壓持續上升

• 屬于充電最快的階段

2. 恒壓（CV）階段

• 電壓達到閾值（如 4.2V）

• 電壓保持不變

• 電流逐漸下降

• 電池實際容量逐步接近 100%

3. 滴流（Trickle / Float）階段

• 低電流補償自放電

• 保持電池滿電狀態

第五部分：如何分析鋰電池充電曲線？

1. Charging Efficiency：充電效率

比較輸入能量與實際儲存能量，可判斷效率。
效率越高：

• 熱量越少

• 電池壽命越長

2. 充電終止電壓

終止電壓設置過高 → 容易過充，導致：

• 電池壽命下降

• 可能造成安全風險

合理設置終止電壓，才能保證安全與穩定。

第六部分：常見問答（FAQs）

Q: 典型的鋰電池放電曲線是什么樣的？
A: 前期為穩定的電壓平臺，隨后逐漸下降，接近終止電壓時會急劇下跌。

Q: 放電倍率如何影響曲線？
倍率越高 → 電壓下降越快 → 平臺越短。

Q: 為什么接近放空時電壓會快速降低？
因為內部阻抗增大，電池反應動力不足。

Q: 溫度會影響放電曲線嗎？
會。低溫時內阻增大，使曲線更不穩定。

Q: 如何通過放電曲線延長電池壽命？
避免深度放電、避免高倍率放電、注意溫度管理。
