在鋰離子電池的設計與應用中，充放電截止電壓是決定電池安全性與使用壽命的核心參數。本文將系統性解析不同材料體系（如LFP、NCM、LTO）在電壓設定上的邏輯依據，結合溫度適應性與BMS分級保護機制，全面解讀截止電壓背后的工程思維與安全策略。

一、不同材料體系的電壓窗口解析

電池的正負極材料決定了其可操作的電壓范圍，即所謂的電化學穩定窗口。合理設定充放電截止電壓，能夠最大程度發揮材料性能，同時保障電池的循環穩定性。

1.1 磷酸鐵鋰（LFP）電壓設定

• 充電截止電壓：3.65V

• 放電截止電壓：常溫為2.5V，低溫下可降至2.0V

LFP體系具有良好的熱穩定性和循環壽命，適用于高安全性場景。電壓平臺相對平穩，但過充可能導致正極結構破壞和析氧反應。

1.2 三元體系（NCM/NCA）電壓設定

• 充電截止電壓：4.2V

• 放電截止電壓：2.75V ~ 3.0V

三元材料電壓平臺較高，能量密度優勢明顯，但對過充/過放較為敏感，必須依賴精密的保護系統。

1.3 鈦酸鋰（LTO）電壓設定

• 充電截止電壓：2.9V

• 放電截止電壓：1.5V

LTO體系擁有極長的循環壽命與寬溫工作能力，適用于高頻充放應用，但能量密度相對偏低。

1.4 電壓設定對電池風險的影響

• 過充風險：高電壓下正極晶體結構會破壞，導致析氧、電解液分解，形成熱失控隱患。

• 過放風險：低電壓下負極SEI膜可能破裂，引發副反應及集流體腐蝕，造成不可逆損傷。

二、BMS分級電壓保護策略

為了保證電池在規定窗口內運行，**電池管理系統（BMS）**需設置多級電壓保護機制，防止充放電過程超出安全邊界。

2.1 充電過程的分級保護

• 正常充電截止電壓：如LFP為3.65V，到達即終止充電。

• 一級過充保護：如LFP ≥3.8V，強制切斷充電回路。

• 二級過充保護：如LFP ≥4.0V，進入鎖死模式，需人工干預以解除。

2.2 放電過程的分級保護

• 正常放電截止電壓：如LFP為2.5V，避免過放。

• 一級過放保護：如LFP ≤2.0V，強制中止放電。

• 二級過放保護：如LFP ≤1.8V，BMS鎖定，電池進入休眠或報廢狀態。

通過這樣的多級保護，BMS不僅控制正常使用范圍，也能在極端情況下快速介入，保障系統安全。

三、溫度對截止電壓的適應性調整

溫度是影響電池性能的重要環境因素，特別是在低溫環境下，極化現象可能提前觸發截止電壓，因此需動態調整策略。

3.1 LFP體系溫度適應性示例

• T > 0°C：推薦放電截止電壓為2.5V

• T ≤ 0°C：推薦放電截止電壓降至2.0V

這種調整可以避免極低溫下因電化學反應遲緩導致容量提前被“掩蓋”，從而觸發錯誤的過放保護。

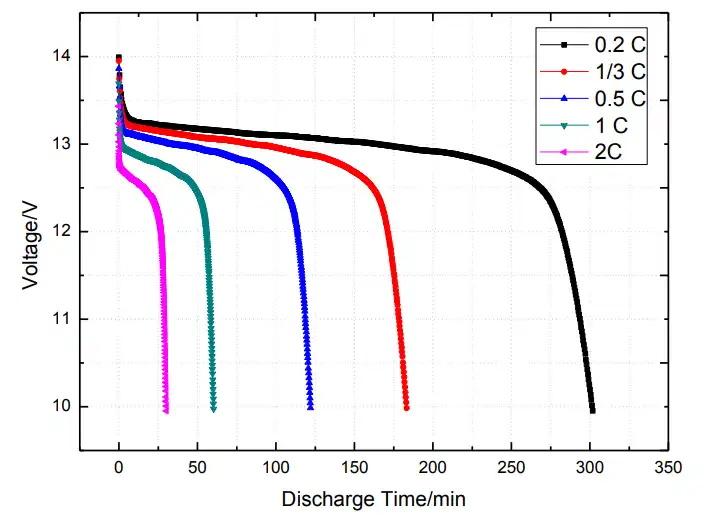

四、截止電壓對電池壽命與性能的影響

除安全考慮外，截止電壓的設定還會對電池容量保持率與循環壽命造成深遠影響。

4.1 充電截止電壓偏高的影響

以LFP為例，若將充電電壓由3.65V提高至4.0V，雖然初始容量略有提升，但會顯著加速電池老化，造成活性物質結構劣化。

4.2 放電截止電壓偏低的影響

當放電電壓低于推薦值（如LFP <2.85V），負極中部分活性鋰無法有效回收，導致不可逆容量損失。

4.3 化成階段的電壓窗口控制

在化成過程中，SEI膜的形成極為關鍵。預充電壓需控制在2.8V~3.0V之間，避免副反應影響膜層質量，從而確保后續循環穩定性。

五、總結：截止電壓設定的多維權衡

充放電截止電壓不僅僅是一個技術參數，而是綜合考量以下因素的結果：

• 材料體系與電化學特性

• 溫度適應性與實際應用環境

• BMS多級安全保護機制

• 循環壽命與性能表現

• 制造過程中的控制要求（如化成階段）

通過精確的電化學測試與長期可靠性驗證，電池制造商確定每種材料體系的最優電壓邊界。BMS在此基礎上進行實時監控與保護，確保電池始終運行在最安全、最穩定的狀態下。
